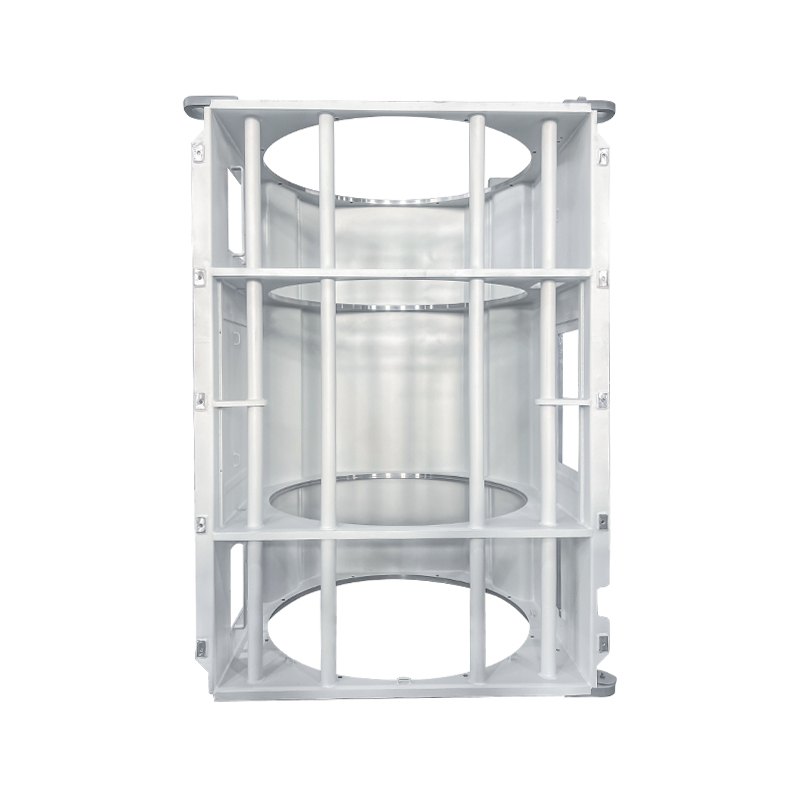

Cadre de moteur cylindrique à base carrée


Le cadre de moteur cylindrique à base carrée est une structure de support hybride qui combine une base inférieure carrée avec une section supérieure ou centrale cylindrique. Il intègre la stabilité d'une base de type caisson avec les avantages spatiaux et fonctionnels d'un cylindre et est largement utilisé dans l'industrie des moteurs électriques. Sa caractéristique déterminante est la conception « fond carré stable, section supérieure cylindrique » : la partie inférieure fournit un support rigide via une base carrée ou rectangulaire, tandis que la section cylindrique supérieure ou centrale répond à des exigences fonctionnelles particulières.

Caractéristiques structurelles de base
1. Conception structurelle composite
Base carrée :
Construit en soudant des plaques d'acier dans un cadre robuste, avec des supports aux quatre coins offrant une excellente capacité anti-basculement.

Les pieds de nivellement réglables en bas permettent de s'adapter aux sols inégaux et assurent un alignement horizontal précis.

Section cylindrique :
La section médiane ou supérieure utilise une structure cylindrique, généralement fabriquée par laminage et soudage de plaques d'acier.

Le cylindre et la base carrée sont reliés par une structure de « transition ronde à carrée », permettant une conversion géométrique en douceur.

Des raidisseurs internes, des canaux de ventilation ou des dispositifs de positionnement peuvent être incorporés pour améliorer la fonctionnalité.

2. Technologie de connexion clé
Soudure intégrée : des cordons de soudure continus relient la base carrée et la section cylindrique pour assurer la rigidité globale.

Les plaques de renfort au niveau des joints critiques améliorent la résistance à la torsion.

3. Système de support moteur
La section cylindrique accueille le noyau du stator, avec des raidisseurs axiaux fournissant un support supplémentaire.

La base carrée abrite les socles de roulements et le système de refroidissement, facilitant la maintenance et l'assemblage.
