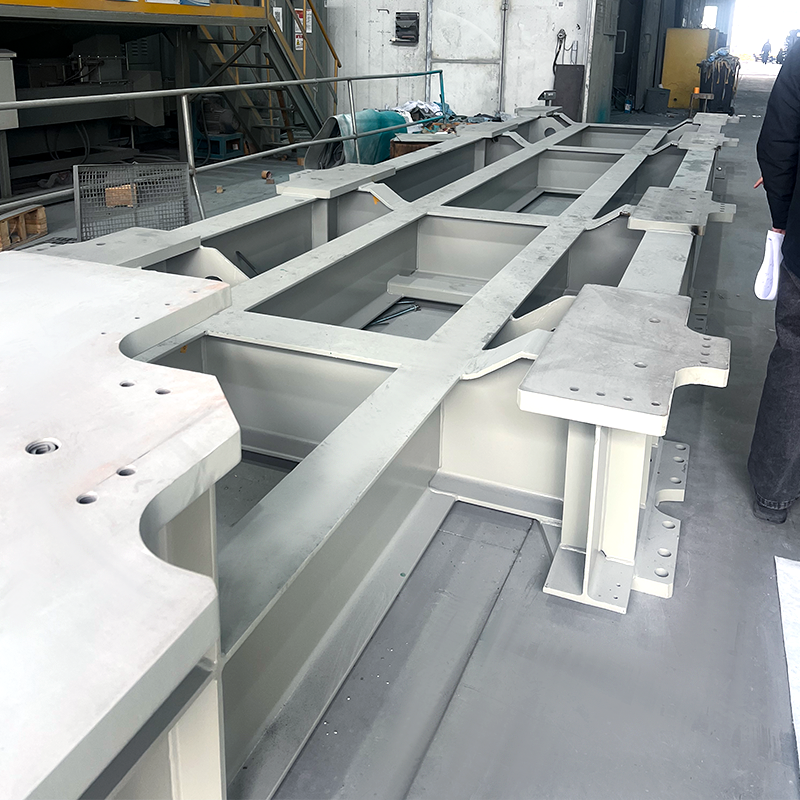

Base de montage du moteur

La base de montage du moteur est le principal composant structurel porteur qui sert de base principale pour l’installation du moteur. En se connectant au corps du moteur et à la fondation de montage (plancher/coque du navire/châssis de l'équipement), il fournit une assurance essentielle pour un fonctionnement stable du moteur. C'est un composant essentiel des systèmes moteurs dans des domaines tels que la production industrielle et la propulsion marine.

I. Fonctions principales

Fixation et positionnement : fixe solidement le moteur via des boulons d'ancrage, des brides et d'autres structures pour éviter les déplacements causés par les vibrations ou les fluctuations de charge pendant le fonctionnement, garantissant ainsi un alignement coaxial entre le moteur et la charge entraînée (pompes, ventilateurs, arbres, etc.).

Amortissement et tampon des vibrations : intègre des isolateurs de vibrations intégrés (matériaux en caoutchouc/ressort) ou une conception structurelle optimisée pour absorber les vibrations de fonctionnement, réduire la transmission des vibrations à la fondation de montage, réduire le bruit et protéger les équipements associés.

Mise à niveau et alignement : équipé de pieds de montage réglables, de goupilles et de composants similaires pour faciliter le réglage fin sur site de la planéité et de la verticalité du moteur, garantissant la précision de l'alignement de l'arbre et évitant l'usure ou les pannes dues aux écarts d'installation.

Adaptabilité de l'application : optimise la structure en fonction de l'environnement d'exploitation (industriel/marin, intérieur/extérieur) et des contraintes d'installation (horizontale/verticale, confinée/ouverte), des exigences d'équilibrage telles que la protection, la dissipation thermique et l'utilisation de l'espace.

II. Caractéristiques clés

Sélection des matériaux : dans les applications industrielles, la tôle d'acier Q235B/Q345B est couramment utilisée. Pour les applications marines, des aciers anticorrosion résistants aux brouillards salins tels que le Q345B/AH36 sont sélectionnés. Certaines versions haut de gamme utilisent de la fonte pour améliorer la rigidité.

Conception structurelle : disponible sous des formes telles que les types carrés, cylindriques et à pince fendue (enveloppant l'arbre), avec un objectif de conception principal de « répartition uniforme de la charge, rigidité élevée et déformation minimale ».

Indice de protection : les versions industrielles répondent généralement à la norme IP54 (résistante à la poussière et à l'humidité), tandis que les versions marines/pour environnements difficiles peuvent atteindre IP65 (étanche et résistante aux brouillards salins) pour satisfaire différentes exigences de protection.

Compatibilité modulaire : la surface supérieure comprend souvent des brides/pilotes de localisation standardisés, permettant la compatibilité avec des moteurs de différentes puissances et modèles, réduisant ainsi les coûts de personnalisation.
