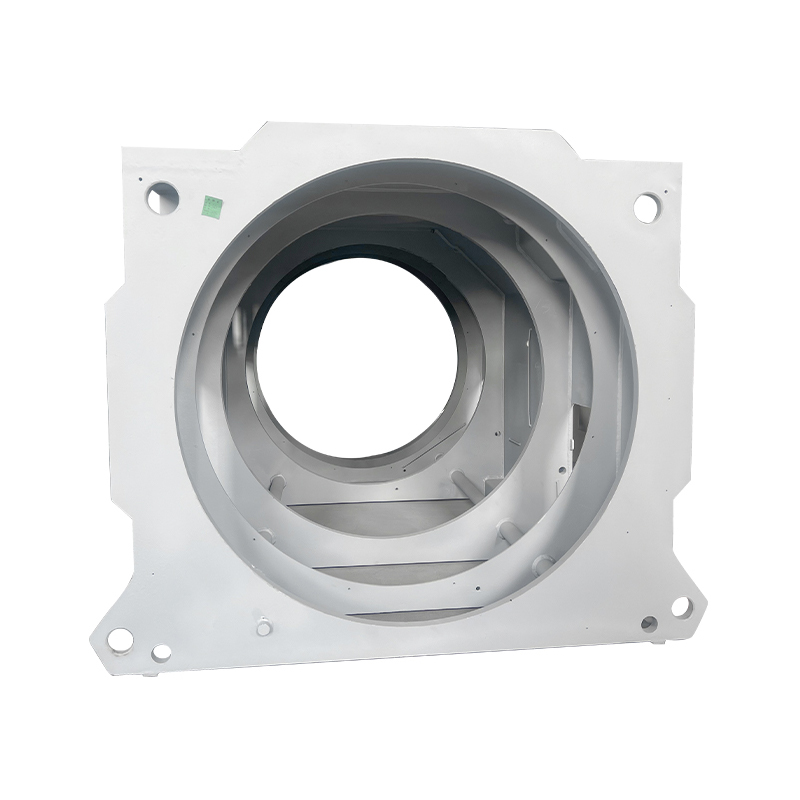

Base de moteur de type boîte soudée industrielle

I. Concept de base et positionnement

Le bâti de machine industriel de type caisson est une structure porteuse de moteur fabriquée à l'aide de procédés de soudage de plaques d'acier. Doté d'un boîtier carré/rectangulaire comme corps principal, c'est un composant fondamental qui offre un support stable et une protection complète au moteur. Il renferme les composants internes du moteur (stator, rotor, roulements, etc.) dans le boîtier tout en assurant également des fonctions de support, de dissipation thermique et de protection. Il s'agit du type de châssis préféré pour les gros moteurs industriels et les moteurs utilisés dans des conditions de fonctionnement spéciales.

II. Principales caractéristiques structurelles

1. Conception du cadre principal
Section carrée/rectangulaire : Un cadre hexaédrique soudé à partir de plaques d'acier ou d'acier de construction, formant une structure porteuse stable avec de fortes performances anti-basculement.

Conception modulaire : adopte souvent une structure détachable pour faciliter le transport et l'installation ; lors de la maintenance, les pièces peuvent être démontées localement.

Disposition des raidisseurs : des raidisseurs transversaux, longitudinaux ou diagonaux sont installés à l'intérieur du cadre pour améliorer considérablement la rigidité globale et la résistance à la déformation.

2. Composants critiques
Base : supporte tout le poids et les charges de fonctionnement du moteur ; généralement soudé à partir de plaques d'acier épaisses (8 à 20 mm), avec des pieds de nivellement réglables en bas.

Boîtier : Plaques latérales de type boîte qui protègent les composants internes, avec passages de refroidissement réservés et portes d'inspection/maintenance.

Plaques d'extrémité : situées aux deux extrémités du cadre ; muni d'alésages de roulements et de trous de passage de câbles, et soudé/fixé au boîtier.

3. Points forts fonctionnels

Système de refroidissement : l'enceinte est conçue avec des ouvertures de ventilation, des ailettes de refroidissement ou des canalisations de refroidissement pour résoudre les problèmes de dissipation thermique inhérents aux structures fermées.

Conception d'étanchéité : des joints/joints sont appliqués au niveau des joints pour garantir l'indice de protection requis (IP54/IP55) pour des performances étanches à la poussière et à l'eau.

Dispositions de levage : Des anneaux de levage ou des anneaux de levage sont installés sur le dessus pour faciliter l'installation et la manipulation.

Boîte à bornes : Soudée indépendamment sur le côté du boîtier, fournissant une interface de connexion électrique pour une maintenance plus facile.
